在 LED 照明的廣闊舞臺上，非隔離降壓型驅動芯片憑借其簡潔高效的設計，逐漸成為中小功率照明應用的寵兒。BP2958x 系列芯片，作為晶豐明源在這一領域的杰出代表，憑借其獨特的架構和卓越的性能，正在重新定義 LED 驅動的成本與效率邊界。從蠟燭燈到面板燈，從家庭照明到商業場景，BP2958x 系列以一種近乎“魔法”的方式，將復雜的電路需求簡化為一顆小巧的芯片，為工程師們提供了一個極具吸引力的解決方案。
晶豐明源在型號后綴上做了“隱形”區分，同一晶圓、不同篩檔：
| 后綴 | 內部 MOSFET R<sub>DS(on)</sub> | 推薦功率段 | 典型效率 | 目標應用 |
|---|---|---|---|---|
| D | 6 Ω | ≤5 W | 90 % | 蠟燭燈、GU10 |
| F | 3 Ω | ≤12 W | 92 % | A60 球泡、T5 燈管 |
| G | 1.8 Ω | ≤20 W | 94 % | 吸頂燈、面板燈 |
芯片本體完全一致，區別只在晶圓劃片后的電性分檔，因此客戶可以“一套 PCB 走天下”，根據功率段選料即可。
傳統 Buck 需要 VCC 電容、輔助繞組或線性降壓；BP2958x 把高壓 JFET 直接做進 DRAIN 腳，上電 200 μs 建立 VCC，之后靠 JFET 恒流源續命，VCC 電容直接省掉。
好處：
85~265 VAC 全電壓輸入，0.1 s 熱啟動；
市電抖動 300 V 浪涌芯片不死；
待機功耗 <30 mW，輕松過 ERP6。
非隔離 Buck 最怕 LED 開路導致電感能量無處釋放，DRAIN 瞬間沖頂。
BP2958x 在內部集成 ROVP 電阻分壓采樣，當 OVP 腳電壓 >1.25 V×(1+Rovp/Rcs) 立即關斷，±3 % 精度，比 Zener 方案省 2 顆器件，還能通過 Rovp 任意設定 30~80 V 保護點。
芯片預留獨立 PWM 腳（4 kV ESD），兼容 0.1 %~100 % 占空比，調光頻率 100 Hz~4 kHz 自適應。
內部做 200 ns 前沿消隱，無需外接 RC 濾波，調光深度 0.1 % 時電流仍能穩住 ±3 %，徹底解決手機攝像頭“頻閃條紋”痛點。
對智能照明客戶，PWM 腳還可當“數字使能”，待機電流 50 μA，可做藍牙 / Wi-Fi 模組的斷電喚醒。
公式看起來極簡：
I<sub> ≈ 0.5 V / R<sub> × 1/2
但魔鬼在細節：
一句話：2 mΩ 采樣電阻即可做 1 A 輸出，BOM 成本再省 1 分錢。
非隔離拓?fù)湟驗?SW 點直接掛市電，EMI 一直是“玄學”。BP2958x 在芯片級做了三件事：

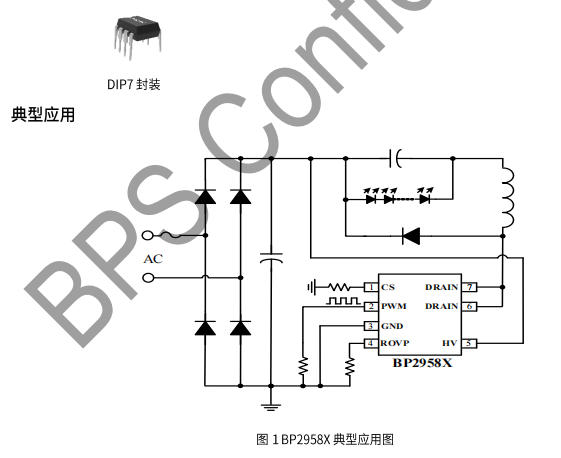

BOM 清單（共 17 顆器件）：

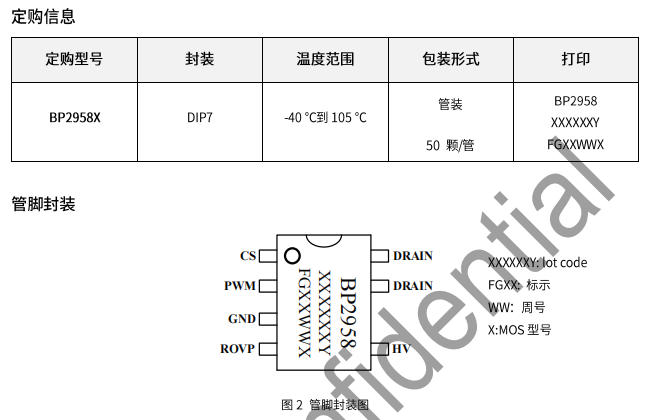

| 位號 | 規格 | 備注 |
|---|---|---|
| U1 | BP2958F | DIP7 |
| L1 | 470 μH，CD54 | 工字電感，飽和電流 350 mA |
| D1 | ES1J | 600 V/1 A 超快恢復 |
| Rcs | 2.7 Ω，1206 | 精度 1 % |
| Rovp | 330 kΩ，1206 | 開路保護 60 V |
| Cbus | 10 μF/400 V | 電解 |
| Cin | 0.1 μF/500 V | 貼片，EMI 高頻環路 |
| PWM 下拉 | 10 kΩ | 防止懸空誤觸發 |
關鍵波形
| 癥狀 | 根因 | 快速修復 |
|---|---|---|
| 開路炸 MOSFET | Rovp 遠離芯片，走線耦合噪聲 | Rovp 電阻距 ROVP 腳 <5 mm，走地屏蔽 |
| 調光 10 % 頻閃 | PWM 腳未下拉到地，浮空耦合 | 10 kΩ 到 GND，或走差分線遠離 SW |
| 低溫不啟動 | JFET 源電流被 Cbus 吸收 | Cbus 容量 <15 μF，或串 10 Ω 電阻 |
| 高溫掉電流 | Rcs 溫漂 + 電感飽和 | 換 1 % 精度、100 ppm/℃ 采樣電阻；電感飽和電流 >1.5× |
BP2958x 系列芯片的出現，不僅是 LED 驅動技術的一次突破，更是對傳統照明設計思維的一次深刻變革。它通過極簡的外圍設計、高效的恒流控制和卓越的調光性能，為行業樹立了新的標桿。在追求高效、低成本照明解決方案的道路上，BP2958x 系列無疑為工程師們提供了一把開啟創新之門的鑰匙。深圳三佛科技提供技術支持，批量價格有優勢~
