在LED驅動、USB-PD適配器、TV電源等“小體積+高功率因數”場景，傳統兩級PFC方案常因“元件多、體積大、調試難”被工程師詬病。必易推出的KP2801SGA，用一顆SOP-8封裝就把“準諧振升壓+恒壓PFC+高壓自供電+全套保護”打包完成：

• 功率因數>0.95，THD<8%，待機功耗<30 mW
• 內置700 V高壓啟動，無需輔助繞組，0.5 mA超快啟動
• CRM/DCM自適應+谷底開通，將電感體積縮小20 %
• 兩級OVP、AOCP、OTP、管腳開短路保護，量產零失效率

下文從管腳功能→內部框圖→典型應用→PCB設計逐一拆解，讓你一天完成75 W以內單級PFC設計。

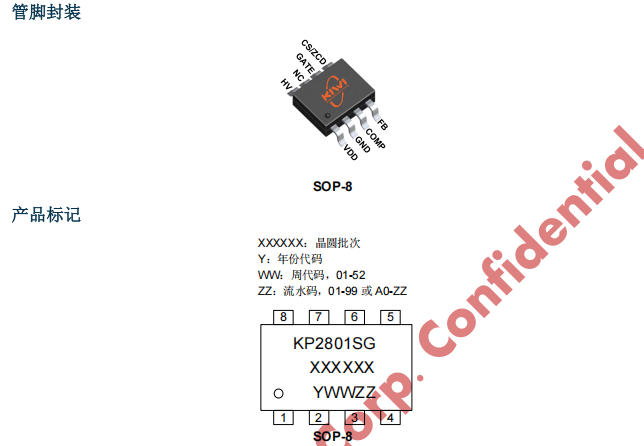

芯片速覽：8腳搞定75 W PFC

管腳定義：每腳都是“多功能”

設計貼士：

• COMP腳對地短路→Burst模式，開路→最大功率限制
• FB腳開路→OVP鎖存；短路→UVP超低功耗待機
• CS/ZCD腳“一魚三吃”：電流采樣+谷底檢測+輸入欠壓，節省1顆比較器

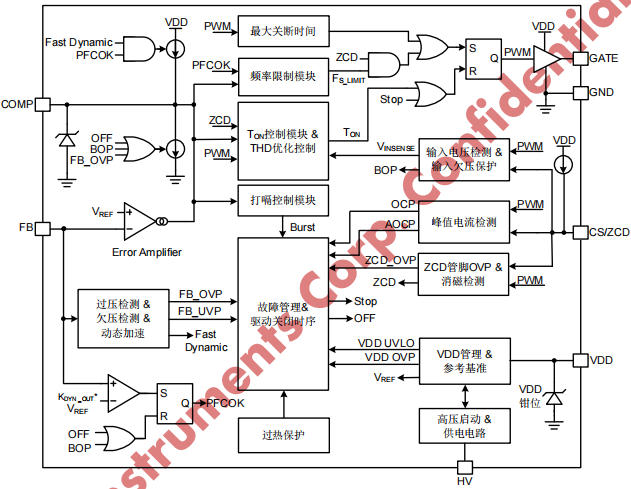

內部框圖拆解：五大模塊全集成

    高壓啟動&供電

        HV腳0.5 mA→5 mA→25 mA三級恒流，VDD>10.2 V完成啟動
        穩態根據負載自動切換供電模式，無需輔助繞組，BOM省3顆元件

    CRM/DCM自適應+谷底開通

        滿載CRM，固定TON；輕載DCM降頻，THD仍<8 %
        ZCD檢測Drain振蕩谷底，開關損耗下降15 %，EMI傳導余量>6 dB

    跨導誤差放大器+動態加速

        Gm=100 μS，±20 μA源/灌能力
        FB偏移>6 %時，200 μA動態上拉，負載跳變恢復時間<2 ms

    頻率折疊+Burst

        COMP<1.1 V進入Burst，最低22 kHz，待機<30 mW
        最高250 kHz鉗位，避免電感飽和

    保護矩陣

        兩級OVP（FB_OVP+ZCD_OVP），應對分壓網絡開路/短路
        AOCP 0.75 V/1 ms鎖存，旁路二極管短路仍能自恢復
        OTP 150 °C關斷，120 °C恢復，滿足50 °C環溫75 W應用

典型應用電路：75 W單級PFC，全程無輔助繞組

工作波形：

• CRM：固定TON，頻率隨Vin正弦變化，PF=1
• DCM：TON折減，頻率>22 kHz，THD仍<8 %
• Burst：COMP<1.1 V，間歇工作，230 VAC待機30 mW

PCB設計黃金法則

1. 功率環路最小化
   Loop1（充電）、Loop2（放電）面積<1 cm2，走線≥1 mm，EMI一次過
2. CS/ZCD采樣差分
   遠離Drain，RZCD電阻貼芯片腳，避免谷底誤判
3. FB采樣回路獨立
   與高壓動點間距>2 mm，開槽+包地，防止OVP誤觸發
4. COMP網絡貼芯片
   地線單點回采樣電阻，避免開關噪聲注入誤差放大器
5. HV腳浪涌能力
   串1 kΩ/0.25 W，抗2 kV差模浪涌，再并100 pF/1 kV陶瓷

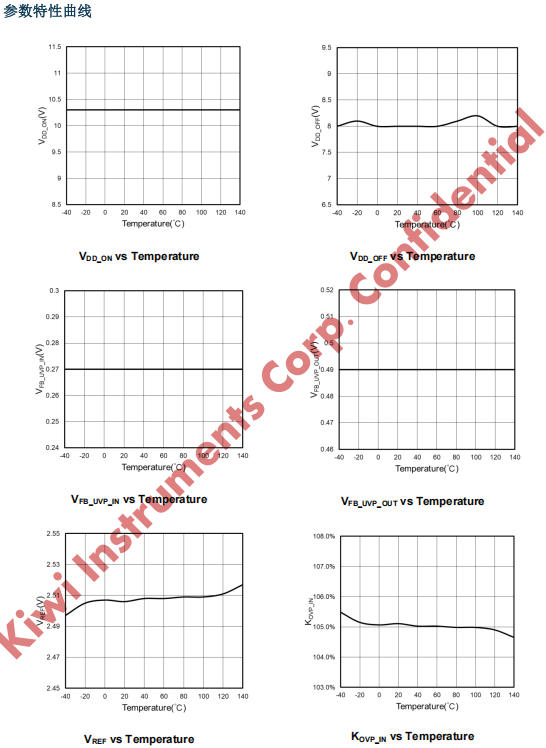

實測數據：滿載75 W，輕載30 mW

選型與擴展

想再省空間？

• 把HV腳高壓供電打開，輔助繞組直接省掉，T1體積縮小20 %
• 用KP2801Burst模式，Y電容可拿掉，EMI仍過Class B

深圳三佛科技提供技術支持，批量價格有優勢~

結語：讓PFC設計像LDO一樣簡單

• 無需輔助繞組，BOM減3顆
• CRM/DCM自適應，THD<8 %
• 兩級OVP+AOCP，量產零失效
